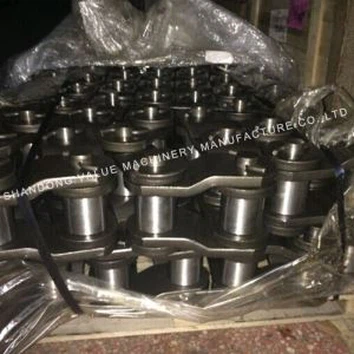

Katina tas-sewqan tal-krejn tat-tkaxkir
F'xi disinji preċedenti ta 'krejnijiet tat-tkaxkir, tipikament hemm żewġ sprockets tas-sewqan. Dawn l-isprockets huma konnessi u mħaddma permezz ta 'ktajjen tas-sewqan, li jipprovdu l-forza tas-sewqan meħtieġa għall-krejn. L-arranġament huwa kruċjali biex jiġi żgurat moviment bilanċjat u effettiv fuq diversi terreni. Kull sprocket tas-sewqan jinvolvi ruħu mal-katina rispettiva tal-binarji tal-krejn tat-tkaxkir tagħha, li tifrex it-tul tal-undercarriage tal-krejn tat-tkaxkir. Din is-setup tippermetti moviment sinkronizzat u trazzjoni, li tippermetti lill-krejn jimmanuvra fuq uċuħ irregolari u jiflaħ it-tagħbijiet tqal li huwa ddisinjat biex jerfa' u jittrasporta.
Il-katina tas-sewqan tal-krejn tat-tkaxkir tittrasferixxi l-qawwa mill-magna għall-binarji tat-tkaxkir, u tippermetti lill-krejn jimxi fuq l-art. Il-katina tas-sewqan tal-krejn tat-tkaxkir hija ġeneralment magħmula minn azzar liga ta 'saħħa għolja u għandha disinn speċjali biex tiflaħ it-tagħbija tqila u l-ambjent ħarxa tal-operazzjoni tal-krejn.
VM®Vantaġġ tal-katina tas-sewqan tal-krejn tat-tkaxkir
Standard
Bl-użu ta 'kombinazzjoni ta' ippressar bis-sħana u ttemprar, segwiti minn proċessi ta 'pressar kiesaħ, it-toqob taż-żift tal-pjanċa tal-katina huma maħluqa bir-reqqa permezz ta' tekniki avvanzati ta 'ippanċjar u tgħasir. Dan jiżgura l-preċiżjoni u d-durabilità tal-katina tas-sewqan tal-krejn. Il-pjanċi tal-katina jgħaddu minn trattament komprensiv tas-sħana biex isaħħu b'mod sinifikanti s-saħħa tagħhom, filwaqt li x-xaftijiet tal-brilli jibbenefikaw minn approċċ ta 'trattament doppju li jinvolvi trattamenti integrali tas-sħana u tal-wiċċ ta' frekwenza għolja. Dan il-proċess metikoluż mhux biss jilħaq iżda jaqbeż l-istandards ISO, u jikseb saħħa tat-tensjoni li taqbeż 1.15 darbiet ir-rekwiżit minimu. Barra minn hekk, is-sprockets tal-katina tar-rombli tagħna jikkonformaw ma 'standards stmati bħal ISO 3512, ASME B29.10, u DIN 8182, u jiżguraw affidabilità u konformità f'diversi applikazzjonijiet industrijali.
Struttura
Il-katina sprocket bi pjanċi mgħawweġ għandha disinn strutturali uniku kkaratterizzat minn rabtiet tal-pjanċa milwija. Dan id-disinn jippermetti li l-katina sprocket tal-krejn tassorbi tagħbijiet ta 'impatt sostanzjali permezz tal-liwi tal-pjanċi tal-katina tal-krejn tat-tkaxkir. Billi żżid it-tul tal-faxxa qawwi fuq l-apertura, iż-żona ta 'kuntatt bejn il-pjanċi tal-katina tal-krejn u x-xaft tal-pin hija msaħħa, u b'hekk titjieb il-forza tad-diżingaġġ bejniethom.
Sit Adattat
Huwa adattat għal applikazzjonijiet f'ambjenti ħarxa bħal veloċità baxxa, tagħbija kbira, trab, u ż-żewġ sprockets mhumiex faċli biex ikunu coplanar. Dan it-tip ta 'katina tal-krejn jintuża prinċipalment f'makkinarju akbar bħall-minjieri, il-metallurġija, u l-makkinarju tal-inġinerija, u jista' jiflaħ kundizzjonijiet tax-xogħol tqal. Barra minn hekk,ktajjen tal-pjanċa tal-liwi heavy-duty huma disponibbli f'diversi mudelli,inklużi katina tal-pjanċa tal-liwi heavy-duty 2512 u katina tal-pjanċa tal-liwi heavy-duty 1115, eċċ. disinji ringiela, u huma adattati għal applikazzjonijiet differenti. rekwiżiti ta' trażmissjoni. Imqabbla mat-trasmissjoni tal-ger, heavy-duty liwi katina tista 'tintuża f'sitwazzjonijiet fejn iċ-ċentri taż-żewġ assi huma 'l bogħod minn xulxin. Għandu l-vantaġġi ta 'qawwa ta' trażmissjoni akbar u firxa ta 'veloċità. Għandu struttura kompatta u ħajja twila ta 'servizz. Għalhekk, meta effiċjenza għolja u veloċità għolja huma meħtieġa, Użati ħafna fil-qasam tat-trasmissjoni affidabbli.
Katina tas-sewqan Għall-Krejnijiet tat-Tkaxkir kif ġej:
Link-ċinturin: LS110C, LS118, LS108B, LS518
Manitowoc: M250, 4000, 4100, 3900,4500
Amerikana: 11320,9320, 9310,5299, 999c
Bucyrus: 30BS, 61RB,1200SC, 88B
Kobelco: P&H335, P&H325, P&H440, P&H320, P&H5300
Demag: CC2000, CC1200
Sumitomo: LS78RM, LS118RM, SC500M
Għażla ta 'Katina Drive Power
L-istandard ta '"Linji Gwida għall-Għażla ta' Drives tal-Katina tar-Roller" (GB/T 18150-2006 / ISO 10823:2004) kien inħareġ. Jekk tipprova tikkalkula l-qawwa tat-trażmissjoni attwali tal-katina, trid tikkunsidra li tirrevedi l-qawwa tat-trażmissjoni tas-sprocket tas-sewqan (qawwa tad-dħul). Qawwa attwali (qawwa kkoreġuta) =qawwa tad-dħul × fattur tas-servizz × fattur tas-snien Fattur tas-servizz huwa elenkat f' it-tabella li ġejja.
Fattur tas-snien=(19/Zs)1.08 (Zs—numru tas-snien tas-sprocket żgħir)
Tabella tal-fatturi tas-servizz
|
Karatteristika tal-Mekkaniżmu Mmexxi |
Karatteristika tal-Mekkaniżmu tas-Sewqan |
||
|
Tmexxija bla xkiel |
Vibrazzjoni Ħfief |
Vibrazzjoni Medja |
|
|
Tmexxija bla xkiel |
1.0 |
1.1 |
1.3 |
|
Vibrazzjoni Medja |
1.4 |
1.5 |
1.7 |
|
Vibrazzjoni severa |
1.8 |
1.9 |
2.1 |
Il-fabbriki tal-katina bi storja twila fid-dinja għandhom il-graff tal-klassifikazzjoni tal-qawwa tat-trasmissjoni tal-katina u d-dijagramma tal-qawwa tagħhom stess. Nistgħu nirreferu għall-istandard GB/T 18150-2006 / ISO 10823:2004 li tagħżel il-qawwa tas-sewqan jew tagħżel il-katina skont il-qawwa tas-sewqan, il-kundizzjoni hija li għandna nkunu nafu n-numru tas-snien tal-sprocket żgħir u l-veloċità tiegħu. Biss jekk il-qawwa attwali tkun fil-medda tal-qawwa tal-klassifikazzjoni tal-grafika tal-klassifikazzjoni tal-qawwa, il-katina magħżula hija adattata.
Issa nużaw il-parti tat-trasmissjoni fit-trattur tal-mixi u l-qawwa tat-trasmissjoni fil-ħdim li jdur biex nipprovaw jekk l-għażla tal-katina hijiex korretta.
Parti tas-sewqan tal-katina
Veloċità żgħira ta' sprocket ns=1351 r/min
Numru ta' snien ta' sprocket żgħir Zs=14
Qawwa attwali (Qawwa kkoreġuta)=10.944hp=8.16kW
Mill-grafika tal-klassifikazzjoni tal-horsepower tas-serje B, issib li l-katina magħżula 08B-2 hija adattata.
Parti tal-katina tal-ħdim li jdur
Veloċità żgħira ta' sprocket ns=199 r/min
Numru ta' snien ta' sprocket żgħir Zs=13
Qawwa attwali (Qawwa kkoreġuta)=9.888hp=7.37kW
Mill-Graff tal-klassifikazzjoni tal-horsepower ta' serje, issib li l-katina magħżula ta' 12A-2 mhix xierqa. Għandek tagħżel 16A-1 jew 60H-2 heavy duty roller chain minflok 12A-2.
Graff tal-klassifikazzjoni tal-qawwa (Katina tar-rombli tas-serje A u Serje B)
Il-karatteristiċi ewlenin ta 'dan il-graff tal-qawwa huma kif ġej:
Għal drive Zs=19
Tul tal-katina: 120 pitch
Proporzjon ta 'trażmissjoni: 1: 3 sa 3: 1
Ħajja tas-servizz tal-katina: 15000 siegħa
Nota:
1.Il-qawwa tal-klassifikazzjoni tal-katina ta 'strand multipli tista' tinkiseb billi timmultiplika
il-fattur tal-linja mill-qawwa tal-klassifikazzjoni tal-katina tal-linja waħda
2.Small Sprocket Veloċità (r/min)
Tabella tal-fatturi tal-fergħa
|
Numru ta' fergħa |
1 |
2 |
3 |
4 |
5 |
6 |
|
Fattur |
1.0 |
1.7 |
2.5 |
3.3 |
4.1 |
4.9 |
5.Selection tal-lubrikazzjoni
Il-lubrikazzjoni tal-katina tiddependi fuq l-ambjent tax-xogħol, it-temperatura, il-veloċità tal-katina u l-bqija.
1. Influwenza tal-ambjent tax-xogħol
Għal drive miftuħ bħal combine chain, swather chain eċċ., Lubrikazzjoni bil-grass hija rakkomandata.
Għal sewqan magħluq bħal katina ta 'trasmissjoni ta' trattur tal-mixi eċċ., Lubrikazzjoni taż-żejt hija rakkomandata.
2. Influwenza tat-temperatura
Applikazzjoni fil-medda tat-temperatura ta' -5 grad sa +60 grad hija rakkomandata.
Fix-xitwa, żejt ta 'viskożità aktar baxx huwa rakkomandat; Iżda fis-sajf, żejt ta 'viskożità ogħla huwa rakkomandat.
3. Influwenza tal-veloċità tal-katina
Il-metodu tal-lubrikazzjoni huwa relatat mal-veloċità tal-katina. Irreferi għat-tabella li ġejja għad-dettalji, jekk jogħġbok.
Lubrikazzjoni
Ilbes huwa prinċipalment ikkawżat minn pressjoni tal-ġarr, movimenti li jiżżerżqu angolu tal-brilli u
rotazzjoni tar-rombli eċċ. Il-lubrikazzjoni effettiva taċ-ċappetti tal-katina hija importanti ħafna
għat-tnaqqis ta 'xedd, telf ta' enerġija u storbju eċċ b'mod effettiv.
Kurva 1:
Mingħajr lubrikazzjoni. Katina tkun mikula u meqruda fi żmien qasir ħafna.
Kurva 2:
Lubrikazzjoni inizjali ottima biss. Ilbes għoli jseħħ fi żmien qasir wara l-
lubrikant intuża.
Kurva 3:
Lubrikazzjoni manwali. Togħrokx niexef intermittenti spiss iseħħ, speċjalment meta regolari
rilubrikazzjoni perjodika mhix implimentata tajjeb.
Kurva 4:
Lubrikazzjoni mhux korretta. Ilbes irregolari tal-katina jirriżulta minn lubrikazzjoni mhux korretta.
Kurva 5:
Lubrikazzjoni korretta. Il-lubrikazzjoni t-tajba hija l-akbar importanza biex tinkiseb l-aħjar
ħajja tas-servizz.
Lubrikazzjoni u effiċjenza
Il-lubrikazzjoni mill-ġdid għandha ssir qabel it-telf tal-kulur tal-wiċċ tat-togħrok li jindika n-nuqqas tal-lubrikazzjoni tal-lubrikazzjoni preċedenti. L-intervalli speċifiċi tal-lubrikazzjoni għandhom jiġu determinati minn testijiet
ibbażata fuq kundizzjonijiet speċifiċi u kundizzjonijiet tat-tħaddim.
Il-graff ta 'hawn taħt turi l-effiċjenza tat-tnaqqis tal-lubrikazzjoni mal-ħin tat-tħaddim.
Lubrikant
L-ewwelnett, l-għażla ta 'lubrikant xieraq tiddependi fuq it-tip ta' lubrikazzjoni.
Hekk kif turi d-dijagramma t-tajba, żjut minerali ta 'viskożità baxxa huma partikolarment adattati għal drives tal-katina.
|
Grad tat-temperatura ambjentali |
Viscosit y tal-lubrikant |
|
-5 grad -+25 grad |
N100 (ISO VG 100) |
|
+25 grad -+45 grad |
N150 (ISO VG 150) |
|
+45 grad -+60 grad |
N220 (ISO VG 220) |
Għal temperaturi ogħla (eż. ktajjen tal-forn) jew kundizzjonijiet ta 'tħaddim severi, it-tixx ta' tajn tat-tip miftuħ eċċ. jew ktajjen ta 'veloċità baxxa heavy-duty, grafita jew disulfide tal-molibdenu (MoS2) applikati jew bħala addittiv jew sprej se jtejjeb il-prestazzjoni tal-lubrikazzjoni.
Viskożità baxxa jew il-prodotti tal-grass b'punt ta 'waqgħa ta' 70 grad huma wkoll adattati għal-lubrikazzjoni manwali. Il-grass likwidu jista 'jiġi sprejjat fuq il-ktajjen f'kundizzjonijiet speċjali u l-ktajjen jistgħu jibdew jaħdmu immedjatament wara l-evaporazzjoni tas-sustanza trasportatur volatili.
Ma jimpurtax liema tip ta 'lubrikanti u metodi ta' lubrikazzjoni jagħżlu, l-iktar kwistjoni importanti hija li jiġi żgurat li l-lubrikant jiċċirkola b'mod uniformi (bejn pin u bush, bejn bush u romblu)
Għażla tal-metodu tal-lubrikazzjoni
Normalment, hemm ħames metodi ta 'lubrikazzjoni kif ġej:
1. Lubrikazzjoni manwali
Dan it-tip ta 'lubrikazzjoni permezz ta' bott taż-żejt u pinzell, li żżid lubrikant fil-vojt bejn il-pjanċa tal-link ta 'barra u ta' ġewwa tal-ġenb tal-katina laxka perjodikament mhix sikura ħafna u għalhekk dan it-tip ta 'lubrikazzjoni adattat biss għal dawk il-ktajjen b'operazzjoni okkażjonali jew għal dawk sekondarji drives u veloċitajiet baxxi tal-katina. Lubrikazzjoni suffiċjenti għandha ssir mill-inqas darba kuljum (jekk possibbli darba kull 8 sigħat ta' ġiri). Il-kulur tal-lubrikant għandu jiġi evitat kemm jista' jkun.
2. Lubrikazzjoni tat-taqtir
Il-lubrikazzjoni tat-taqtir permezz ta 'oilers tal-ftil, oilers tal-labra jew oilers tad-drip hija adattata biss għal drives ta' pressjoni ta 'bearing baxx. Il-kulur tal-lubrikant għandu jiġi evitat kemm jista' jkun.
3. Lubrikazzjoni tal-banju taż-żejt (lubrikazzjoni mgħaddsa)
Hemm biss biżżejjed żejt f'kaxxa tal-katina xierqa biex tipprevjeni li l-katina milbusa u tawwalija tħabbat mal-ħajt tal-kisi biex tippermetti li l-pjanċi tal-katina jingħaddu fil-banju sal-rombli jew il-boxxli rispettivament. Iżda l-immersjoni m'għandhiex tkun wisq profonda jew baxxa wisq. Il-lubrikazzjoni ta 'immersjoni baxxa wisq mhix affidabbli. L-immersjoni fil-fond wisq tista 'tikkawża li ż-żejt jisħon u jwassal għal ossidazzjoni mhux f'waqtha taż-żejt.
4. Lubrikazzjoni taċ-ċirku taż-żejt (lubrikazzjoni tat-titjir)
B'dan it-tip ta 'lubrikazzjoni, il-katina topera 'l fuq mil-livell taż-żejt. Diska mgħaddsa fil-livell taż-żejt aktar baxx, il-fond huwa madwar 12.7mm -25.4mm, Veloċità periferali bejn min. 3m/s u max. 40m/s, normalment mhux akbar minn 12.5m/s, iċ-ċentrifuga taż-żejt kontra l-ħitan tal-kisi minn fejn kontinwament jinżel fuq il-katina permezz tal-binarji tat-taqtir. Id-diska għandha tkun immuntata fuq iż-żewġ naħat ta 'sprocket meta l-wisa' tal-katina 'l fuq minn 127mm
5. Lubrikazzjoni tal-għalf tal-forza (lubrikazzjoni bil-pressjoni)
Dan it-tip ta 'lubrikazzjoni huwa adattat għal drives tat-tip ta' veloċità għolja u heavy-duty. Il-lubrikazzjoni tal-għalf tal-forza titwettaq biex tirrealizza t-tkessiħ taċ-ċirkolazzjoni tal-ktajjen permezz ta 'pompa taż-żejt u pajp tal-għalf taż-żejt .Iż-żennuni tal-isprej għandhom ikunu jinsabu ħdejn il-postijiet tal-gerijiet tal-katina u s-sprocket, u n-numru taż-żennuna għandu jkun wieħed aktar mill-fergħat tal-katina numru biex jagħmluhom jimmiraw lejn il-vojt ta 'kull pjanċa tal-link ringiela.
Manutenzjoni għal roller chain drive
1.Kull sprocket fis-sistema tas-sewqan għandu jkollu koplanarità tajba u l-mogħdija tal-katina għandha
dejjem tkun bla xkiel.
2.Il-sagging tal-katina tal-ġenb maħlul għandu jkun adattat u għad-distanza taċ-ċentru aġġustabbli
livell u angolu drive, il-sagging għandu jkun 1% ~ 2% tad-distanza taċ-ċentru. Għal kundizzjonijiet ta’
drive vertikali u taħt tagħbija ta 'vibrazzjoni, sewqan b'lura u brejk dinamiku, is-sagging għandu
tkun iżgħar. Huwa importanti ħafna li tiċċekkja u taġġusta l-ġenb maħlul sagging spiss fil-
manutenzjoni tal-katina tas-sewqan.
3.Il-lubrikazzjoni tajba hija wkoll importanti ħafna. Liema metodu ta 'lubrikazzjoni li tagħżel, l-aktar
ħaġa importanti hija li l-grass lubrikanti jqassam indaqs f'kull ġonta tal-katina
tneħħija. Jekk mhux meħtieġ, evita li tagħżel żejt tqil ta 'viskożità kbira jew grass lubrikanti peress li dan
se jam l-ispazji marret għal ġonot frizzjoni wiċċ bit-trab wara perjodu ta 'żmien. Naddaf perjodikament il-katina tar-romblu u iċċekkja l-kundizzjoni tal-lubrikazzjoni tagħha ta 'spiss. Żarma l-pin u l-bush, jekk meħtieġ. Jekk il-wiċċ tal-frizzjoni huwa kannella jew kulur tat-trab, jista 'jkun ikkawżat minn lubrikazzjoni insuffiċjenti.
4.Ktajjen u sprockets għandhom ikunu dejjem f'kondizzjoni tajba.
5.Iċċekkja ta 'spiss il-wiċċ tax-xogħol tas-snien tas-sprocket, aġġusta jew ibdelha meta tkun milbusa eċċessivament
|
Sintomu ta' Nuqqas |
Kawżi Possibbli |
Azzjonijiet |
|
Romblu maqsum jew deformat |
Żift tal-katina kbir wisq jew numru żgħir wisq ta 'snien sprocket Is-snien tas-sprocket għandhom korpi barranin. 3.Il-katina titla 'fuq snien sprocket għoljin wisq. 4.Tagħbija ta 'impatt tal-katina eċċessiva |
1. Agħżel katina taż-żift żgħira jew żid in-numru tas-snien tas-sprocket 2. Neħħi l-korpi barranin kollha jew ibdel il-katina 3.Ibdel il-katina u agħmel it-tensjoni xierqa 4.Naqqas l-impatt tal-katina |
|
Pin idur jew toqba tal-pjanċa miġbuda fit-tul |
1.Katina mgħobbija żżejjed |
1.Elimina l-kawżi ta 'tagħbija żejda jew tadotta katina ta' speċifikazzjoni kbira |
|
Pin miksur jew pjanċa miksura tul id-direzzjoni tal-linja li tgħaqqad it-toqba |
1.Tagħbija eċċessiva |
1.Elimina l-kawżi ta 'tagħbija żejda jew tadotta speċifikazzjoni kbira jew katina ta' saħħa ogħla; jekk jinstab sintomu ta 'falliment ta' sprocket, ibdelha |
|
Pjanċi miksura
|
1.It-tagħbija fuq il-kapaċità dinamika tal-katina |
1.L-għażla ta 'katina ta' żift kbir jew tnaqqas it-tagħbija dinamika |
|
Ilbes tal-ġenb eċċessiv tal-pjanċi jew tas-snien tas-sprocket |
1.Sprocket mhux coplanar jew it-tmiem taħbit severament 2.Bad ebusija tal-ġarr ta 'sprocket 3.Severe twist tal-katina |
1.Iżżid il-preċiżjoni tal-magni u l-installazzjoni 2.Iżżid l-ebusija tal-partijiet tal-ġarr 3.Ibdel il-katina |
|
Link ta 'barra barra jingħorok |
1.Katina mhux tensjoni u jaqbżu, imbagħad tolqot korpi ħdejn 2.Kaxxa tal-katina deformata jew b'korpi barranin ġewwa |
1.Agħmel it-tensjoni tal-katina xierqa 2.Elimina d-deformazzjoni tal-kaxxa tal-katina u neħħi korpi barranin |
|
Pin milbus jew bush magħqud bil-pin |
Lubrikazzjoni ħażina Veloċità tal-katina għolja wisq jew katina mgħobbija żżejjed |
Ipprovdi sistema ta 'lubrikazzjoni adattata 2.Baxxi l-veloċità jew tnaqqas it-tagħbija |
|
Ilbes eċċessiv ta 'sprocket |
Lubrikazzjoni ħażina Materjal inferjuri ta' sprocket u ebusija tal-wiċċ tas-snien insuffiċjenti |
Ittejjeb il-kundizzjonijiet tal-lubrikazzjoni 2.Ttejjeb il-kwalità tal-materjal tas-sprocket u l-ebusija tal-wiċċ tas-snien tagħha |
|
Partijiet li jsakkru bħall-klipp tar-rebbiegħa u l-pern tal-cotter eċċ isiru maħlula. |
1.Katina titħawwad ħafna 2.Ħabbat b'ostruzzjonijiet 3.Partijiet tal-qfil installati ħażin |
1.Agħmel tensjoni xierqa jew ikkunsidra li żżid bord ta 'appoġġ għall-pjanċa ta' gwida 2.Neħħi l-ostruzzjonijiet kollha 3.Ttejjeb il-kwalità tal-installazzjoni tal-partijiet tal-qfil |
